电动机的工作原理及分类有哪些？

电机也叫马达(俗称电机)，在电路中用字母“M”(旧标准用“D”)表示。它的主要作用是产生驱动力矩，用作电器或各种机器的动力源。(1)电机的种类电机的种类很多。1.根据工作电源的分类，根据电机工作电源的不同，可分为DC电机和交流电机。其中，交流电机分为单相电机和三相电机。2.按结构和工作原理分类电动机按结构和工作原理可分为DC电动机、异步电动机和同步电动机。同步电机还可分为永磁同步电机、磁阻同步电机和磁滞同步电机。异步电动机可分为感应电动机和交流换向器电动机。感应电动机分为三相异步电动机、单相异步电动机和罩极异步电动机。换向器电机分为单相串励电机、交流/DC两用电机和推斥电机。根据结构和工作原理，DC电机可分为无刷DC电机和无刷DC电机。有刷DC电机可分为永磁DC电机和电磁DC电机。电磁电机分为串励DC电机、并励DC电机、他励DC电机和复合励磁DC电机。永磁DC电机分为稀土永磁DC电机、铁氧体永磁DC电机和铝镍钴永磁DC电机。3.按起动和运行方式分类电动机按起动和运行方式可分为电容起动单相异步电动机、电容运行单相异步电动机、电容起动单相异步电动机和分相单相异步电动机。4.根据用途，电机可分为驱动电机和控制电机。驱动电机分为电动工具(包括钻孔、打磨、抛光、开槽、切割、铰孔等工具)、家用电器用电动机(包括洗衣机、电风扇、冰箱、空调、录音机、录像机、DVD播放机、吸尘器、照相机、吹风机、电动剃须刀等。)等一般小型机械设备(包括各种小型机床、小型机器、医疗器械和电子仪器)。控制电机分为步进电机和伺服电机。5.根据转子的结构，电动机可分为鼠笼式感应电动机(旧标准称鼠笼式感应电动机)和绕线式转子感应电动机(旧标准称绕线式异步电动机)。6.按运行速度分类电动机按运行速度可分为高速电动机、低速电动机、恒速电动机和调速电动机。低速电机分为齿轮减速电机、电磁减速电机、力矩电机和爪极同步电机。除了有级恒速电机、无级恒速电机、有级变速电机和无级变速电机外，调速电机还可分为电磁调速电机、DC调速电机、PWM变频调速电机和开关磁阻调速电机。(二)DC电机DC电机是一种依靠DC工作电压运行的电机，广泛应用于录音机、录像机、DVD播放机、电动剃须刀、吹风机、电子表玩具等。1.电磁DC电机电磁DC电机由定子磁极、转子(电枢)、换向器(俗称换向器)、电刷、机壳、轴承等组成。电磁DC电机的定子极(主极)由铁芯和励磁绕组组成。根据励磁方式的不同(旧标准称为励磁)，可分为串励DC电机、并励DC电机、他励DC电机和复合励磁DC电机。由于励磁方式不同，定子磁极的磁通(由定子磁极的励磁线圈产生)的规律也不同。DC系列电机的励磁绕组通过电刷和换向器与转子绕组串联。励磁电流与电枢电流成正比，定子磁通随励磁电流的增大而增大，转矩近似与电枢电流的平方成正比，转速随转矩或电流的增大而迅速下降。

其起动转矩可达额定转矩的5倍以上，短时过载转矩可达额定转矩的4倍以上，变速率大，空载转速很高(一般不允许空载运行)。调速可以通过外接电阻与串联绕组串联(或并联)实现，也可以通过串联绕组并联实现。并励DC电机的励磁绕组与转子绕组并联，励磁电流恒定。起动转矩与电枢电流成正比，起动电流约为额定电流的2.5倍。转速随电流和转矩的增加而略有下降，短时过载转矩为额定转矩的1.5倍。速度变化率较小，在5%到15%之间。可以通过削弱磁场的恒定功率来调整速度。他励DC电机的励磁绕组由独立的励磁电源供电，励磁电流恒定，起动转矩与电枢电流成正比。速度变化也是5%~15%。可以通过削弱磁场的恒定功率来提高转速，或者通过降低转子绕组的电压来降低转速。复合DC电机的定子极除并联绕组外，还装有与转子绕组串联的串联绕组(匝数较少)。串联绕组产生的磁通量的方向与主绕组的方向相同。起动转矩约为额定转矩的4倍，短时过载转矩约为额定转矩的3.5倍。速度变化率为25%~30%(与串绕有关)。可以通过减弱磁场强度来调节转速。换向器的换向片由银铜、镉铜等合金材料制成，用高强度塑料模压而成。与电刷滑动接触，为转子绕组提供电枢电流。电磁DC电机的电刷一般采用金属石墨电刷或电化学石墨电刷。转子铁芯由叠片硅钢片制成，一般有12个槽，嵌有12组电枢绕组，它们串联后分别与12个换向片相连。2.永磁DC电机永磁DC电机也是由定子磁极、转子、电刷、机壳等组成。定子磁极采用铁氧体、铝镍钴、钕铁硼等材料制成的永磁体(永磁钢)。按其结构可分为圆柱型和瓦型。录像机用的电大部分是圆柱形磁铁，而电动工具和汽车电器用的电机大部分用的是特殊的块状磁铁。图18-12是两种永磁体的磁路示意图。一般来说，转子由层压硅钢片制成，槽比电磁DC电机的转子少。录像机用的小功率电机大多是3槽，高档一点的是5槽或者7槽。漆包线缠绕在转子铁芯的两个槽之间(三个槽有三个绕组)，漆包线的每个接头焊接在每个变压器的金属片上。电刷是连接电源和转子绕组的导电部件，兼具导电性和耐磨性。永磁电机的电刷由单片金属片或金属石墨制成。

刷、电化石墨电刷。 录放机中使用的永磁式直流电动机，采用电子稳速电路或离心式稳速装置。 3.无刷直流电动机 无刷直流电动机是采用半导体开关器件来实现电子换向的，即用电子开关器件代替传统的接触式换向 器和电刷。它具有可靠性高、无换向火花、机械噪声低等优点，广泛应用于高档录音座、录像机、电子仪器及自动化办公设备中。 无刷直流电动机由永磁体转子、多极绕组定子、位置传感器等组成，如图18-13所示。位置传感按转子位置的变化，沿着一定次序对定子绕组的电流进行换流(即检测转子磁极相对定子绕组的位置，并在确定的位置处产生位置传感信号，经信号转换电路处理后去控制功率开关电路，按一定的逻辑关系进行绕组电流切换)。定子绕组的工作电压由位置传感器输出控制的电子开关电路提供。 位置传感器有磁敏式、光电式和电磁式三种类型。 采用磁敏式位置传感器的无刷直流电动机，其磁敏传感器件(例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等)装在定子组件上，用来检测永磁体、转子旋转时产生的磁场变化。 采用光电式位置传感器的无刷直流电动机，在定子组件上按一定位置配置了光电传感器件，转子上装有遮光板，光源为发光二极管或小灯泡。转子旋转时，由于遮光板的作用，定子上的光敏元器件将会按一定频率间歇间生脉冲信号。 采用电磁式位置传感器的无刷直流电动机，是在定子组件上安装有电磁传感器部件(例如耦合变压器、接近开关、LC谐振电路等)，当永磁体转子位置发生变化时，电磁效应将使电磁传感器产生高频调制信号(其幅值随转子位置而变化)。

什么叫电动机

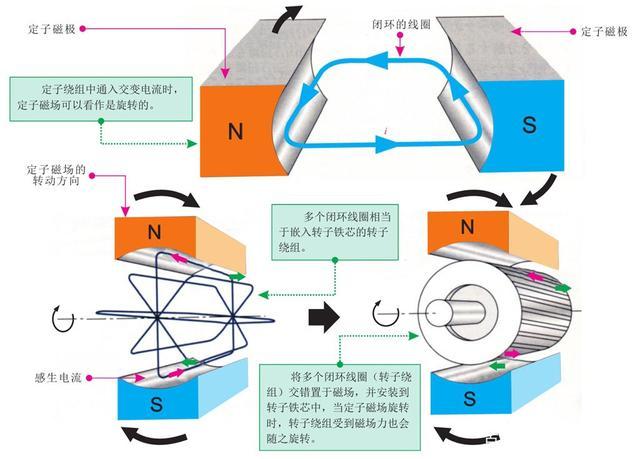

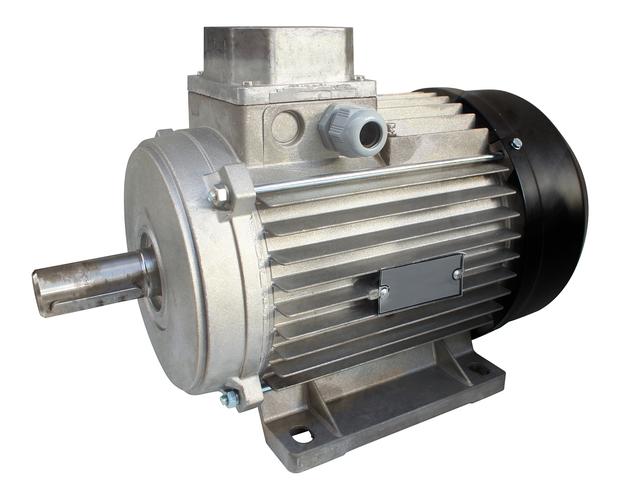

电动机（Motor）是把电能转换成机械能的一种设备，将电能转变为机械能。它主要包括一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子。利用通电线圈产生旋转磁场并作用于转子形成磁电动力旋转扭矩。按使用电源不同分为直流电动机和交流电动机，电力系统中的电动机大部分是交流电机，可以是同步电机或者是异步电机。 电动机主要由定子与转子组成，通电导线在磁场中受力运动的方向跟电流方向和磁感线方向有关。工作原理是磁场对电流受力的作用，使电动机转动。

电动机有哪些分类？

电机的种类很多，1、按工作电源种类划分：可分为直流电机和交流电机。1）直流电动机按结构及工作原理可划分：无刷直流电动机和有刷直流电动机。有刷直流电动机可划分：永磁直流电动机和电磁直流电动机。电磁直流电动机划分：串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。永磁直流电动机划分：稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。2）其中交流电机还可划分：单相电机和三相电机。2、按结构和工作原理可划分：可分为直流电动机、异步电动机、同步电动机。1）同步电机可划分：永磁同步电动机、磁阻同步电动机和磁滞同步电动机。2）异步电机可划分：感应电动机和交流换向器电动机。感应电动机可划分：三相异步电动机、单相异步电动机和罩极异步电动机等。交流换向器电动机可划分：单相串励电动机、交直流两用电动机和推斥电动机。3、按起动与运行方式可划分：电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。4、按用途可划分：驱动用电动机和控制用电动机。1）驱动用电动机可划分：电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其它通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。2）控制用电动机又划分：步进电动机和伺服电动机等。5、按转子的结构可划分：笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。
