馈源（馈源工作原理）

馈源是什么？有什么作用？

它是馈源抛物面天线和卡塞格伦天线的基本部件，是高增益天线的初级辐射器。它把高频电流或束缚电磁波转变成辐射的电磁波能量，通常是弱定向天线。馈源是天线的心脏，作为高增益聚焦天线的一次辐射器，为抛物面天线提供有效的辐射，将反射面反射的电磁波整理出来，使其极化方向一致，并进行阻抗变换，使馈源中从圆波导传播的电磁波可以变换成调频头中从矩形波导传播的电磁波，从而提高天线效率。扩展数据：相关要求1。馈源要有合适的照射方向图，以保证抛物面的均匀照射，从而在反射面的孔径上获得所需的场分布；波瓣要旋转对称，旁瓣和尾波瓣尽量小。2.馈电必须具有理想的辐射场相位。3.馈电的结构应该保持主表面辐射的屏蔽尽可能小。4.在通带中，要求馈源与馈源、馈源与天线匹配良好，以产生最小的反射。5.馈电应具有所需的极化特性、足够的功率容量，并能抵抗雨、雾和蒸汽的侵蚀。参考来源：百度百科-供稿

天线馈源的馈源的作用

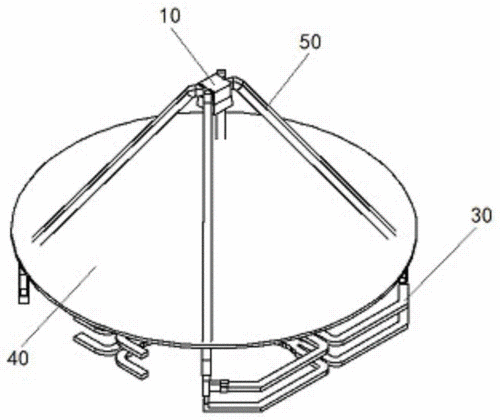

它是反射面天线或透镜天线的重要组成部分。它的作用是将馈线的射频功率以电磁波的形式辐射到反射面或透镜上，使其在孔径内产生合适的场分布，形成所需的尖束或赋形束；同时，从反射面或透镜边缘泄漏的功率应尽可能小，以获得最高的增益。以旋转抛物面天线1(图A)为例。如果要求半张角为m的抛物面获得高增益，馈源辐射的功率经过反射后要在抛物面孔径上形成均匀分布，只有少量功率会从抛物面边缘漏出。因此，要求馈电图案的主瓣宽度要合适，不能太宽也不能太窄。m方向的场强一般为轴向场强(=0)的1/3左右(即-10 dB左右)，馈电的旁瓣和后瓣尽量小。同时还要求馈源辐射球面波，经抛物面反射后转换成平面波。也就是说，馈源的相图应该是一个球体。这个球体的中心叫做相位中心。许多天线不辐射理想的球面波。此时抛物线开度角内的等相位面应尽可能接近球面，这个球面的中心就是它的近似相位中心。此外，还要求馈源只辐射所需的极化波，与馈源匹配，在给定频段内保持优良的性能等。当用作发射天线的馈电时，它还应该具有足够的功率容量。

什么是馈源天线？？

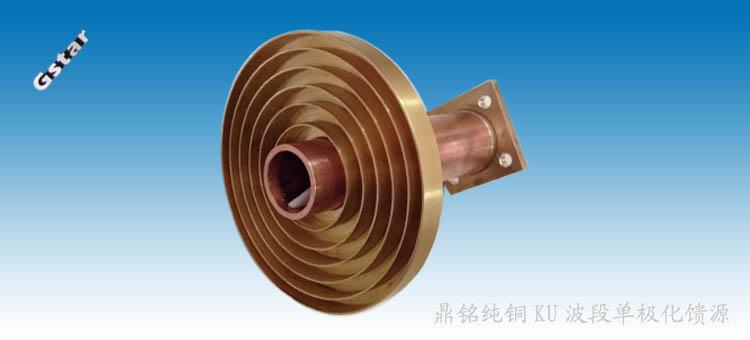

标准名称是：天馈。天馈是指连续孔径天线或天线阵的主辐射器。波纹喇叭虽然价格昂贵，但由于其方向图对称、副瓣低、频带宽而被广泛使用。天线主副反射面的初级辐射器(源喇叭或振子)简称馈源。它是决定天线电特性和频带的重要器件。它的作用是将馈线的射频功率以电磁波的形式辐射到反射面或透镜上，使其在孔径内产生合适的场分布，形成所需的尖束或赋形束；同时，从反射表面或透镜的边缘泄漏的功率应该尽可能小，以便获得尽可能高的增益。
