镀铝膜（铝膜是什么）

镀铝膜行业标准和简介

今天边肖要给大家介绍的是：镀铝，是一种真空镀铝工艺，然后将高纯度的铝线在高温下蒸发成气态，这也是一种非常常见的蒸发方式。那么这里的高温意味着什么呢？一般高温是指1100度以上。真空镀铝蒸发时，其塑料薄膜表面会形成一层彩色薄膜。这是铝镀膜。再来看看镀铝薄膜。一、铝膜简介铝膜是通过特殊工艺在塑料薄膜表面涂覆一层非常薄的金属铝而形成的一种复合软包装材料。最常用的加工方法是真空镀铝，即在高真空下，将金属铝在高温下熔化蒸发，使铝的蒸气沉积在塑料薄膜表面，从而使塑料薄膜表面具有金属光泽。由于它兼有塑料薄膜和金属的特点，是一种廉价、美观、性能优良、实用的包装材料。二、铝涂料行业标准1。选择适当的VMCPP和VMPET。目前不同厂家的镀铝膜价格都差不多。选择名牌产品可以保证涂层的附着牢度，从而保证高剥离强度的必要条件。2.建立一套涂层附着牢度的测试方法，从而了解不同批次VM膜涂层的附着牢度，保证不同批次产品质量的稳定性。3.当复合辊的温度降低时，可以提高复合牢度。负面影响就是胶水的涂层状态比较差。此外，刚从机器上下来后的初始剥离强度变差。4.采用特殊的方法，即在涂VMPET胶时，尽量降低烘箱温度，增加通风。负面影响是乙酯的挥发程度受到影响。乙酯的残留量增加。厂家要考虑设备的通风条件，比较温度降低到什么程度，乙酯能不能充分挥发。5.对于PET/VMPET/PE(CPP)结构，第一遍复合不进入硫化室，第二遍复合在车间1-2小时后进行，复合强度有一定提高。6.对于PET/VMPET/PE(CPP)结构，当PE厚度大于50或CPP大于40时，建议做一个小试验，调整最佳工况，保证剥离强度满足设计要求。7.剥离强度也可以通过适当降低固化剂量来提高，一般不低于正常剂量的15%，否则会出现胶粘剂的固化问题。铝涂层也广泛应用于我们的生活中。铝涂层表面涂有铝，因此具有遮光和防紫外线的功能。铝膜密封的产品保质期更长，在一定程度上可以替代铝箔。铝涂层的性能比较好，外形美观。如今，镀铝膜在复合包装中的应用最为广泛。它不仅可用于食品工业，还可用于药品和化妆品的外包装。

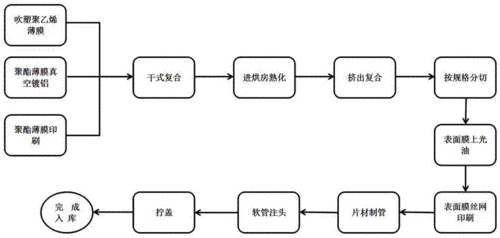

镀铝膜的工艺流程

塑料薄膜镀铝工艺一般采用直镀法，即在基材薄膜表面直接镀上铝层。BOPET和BOPA薄膜基材在镀铝前可以不经表面处理直接蒸发。而BOPP、CPP、PE等非极性塑料薄膜在蒸发前应进行电晕处理或涂上粘合层，使其表面张力达到38-42达因/厘米或具有良好的粘合性。蒸发时，将膜卷置于真空室中，关闭真空室抽真空。当真空度达到一定程度(4 10-4 MBA以上)时，将蒸发舟加热至1300 ~ 1400，然后将纯度为99.9%的铝丝连续送入蒸发舟。调节放卷速度、卷绕速度、送丝速度和蒸发量，开启冷却源，使铝丝在蒸发舟上不断熔化蒸发，冷却后在运动的膜面上形成光亮的铝层，即镀铝膜。真空蒸发原理：将待镀膜的薄膜基片(圆柱形)放入真空蒸镀机中，用真空泵抽真空，使镀膜中的真空度达到1.3 10-2 ~ 1.3 10-3 Pa，加热坩埚，使高纯铝丝在1200 ~ 1400熔化，蒸发成气态铝。气态铝颗粒沉积在移动的薄膜衬底表面，经冷却还原后，形成连续光亮的金属铝层。通过控制铝的蒸发速率、膜基底的移动速度和涂覆室的真空度来控制铝镀层的厚度。一般镀铝层的厚度为25-500 nm，镀铝薄膜的宽度为800-2000 mm .蒸镀法：在基板表面蒸镀铝有两种方法：直接蒸镀法和转移法。(1)直接蒸发法。它是通过真空镀膜机直接在基材表面蒸发金属铝而形成的镀铝膜。直接蒸发法对基底有较高的要求，特别是为了形成光亮的金属膜，基底必须有较好的表面光洁度。如果纸张表面粗糙，应采用直接蒸发法，在镀铝前进行表面涂布。此外，在蒸发过程中，衬底的挥发物较少。所以直接蒸发法对基材的限制很大。主要适用于塑料薄膜的蒸发，也可用于纸张的蒸发。但是对纸张的质量要求高，对纸张的定量也有一定的限制。(2)转移法。铝镀膜是通过载体膜(真空铝镀膜)将金属铝层转移到基材表面上而形成的。转移法是在直接蒸发法基础上发展起来的新技术。它克服了直接蒸发法对基材的限制，特别适用于各种纸和纸板的镀铝，也可用于塑料薄膜的镀铝。转移法在国外已应用于布、纤维、皮革等基材的镀铝产品。我国主要采用转移法生产镀铝纸。镀铝膜的生产流程为：放卷基材抽真空加热蒸发舟送铝丝蒸发冷却测厚展平收卷。

镀铝膜、铝箔膜有什么区别？

快速区分铝箔和镀铝膜的方法主要有以下几种：区别一：不同形状的铝箔膜：从颜色上看，包装为银白色或银灰色；反射率不如铝膜。铝涂层：包装为银黄色或银黑色；轻

高。区别二：手感不同铝箔膜：手感厚实而且挺括、较重。镀铝膜：手感比铝箔包装较质轻而柔软。区别三：折叠难易度不同铝箔膜：包装经过折叠会容易出现死褶死印痕。镀铝膜：而镀铝包装则不会，很快就会回弹。区别四：是否易火烧铝箔膜：包装用火点着，不容易燃烧，铝层会回卷。燃烧后铝箔包装会留下灰色的铝渣。镀铝膜：薄膜燃烧时会出现不同塑料薄膜燃烧的状况，没有铝渣的残留。参考资料：百度百科词条-镀铝膜
