影像仪（影像测量仪的功能）

什么叫影像仪

影像仪器又称图像测量仪器，通常指成像仪器、二次投影仪、二次成像仪器和二次测量仪器，是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。被测物体由高精度工业相机以高放大倍数成像，放大后的图像由CCD摄像系统送入计算机，可高效检测各种复杂工件的轮廓、面形、尺寸、角度和位置，特别是精密零件的显微检测和质量控制。测量的数据可以直接输入到AUTOCaD中，成为一张完整的工程图。图纸可以生成DXF文档，也可以输入到WORD中。EXCEL进行统计分析。可以画出简单的Xbar-S控制图，可以得到CA等各种参数。它可以快速读取光尺的位移值，通过基于空间几何的软件运算，及时得到想要的结果。同时在屏幕上生成图形，供操作者对比图像和阴影，从而直观地区分测量结果中可能出现的误差。在二次影像测量仪中，计算机不仅进行影像对齐和数值显示，更重要的是具有空间几何运算、图形显示、尺寸标注、输出CAD图形等基本功能。参考：www.qdzyyq.com

影像仪的仪器种类

成像器一般分为三类，包括手动成像器、自动成像器和闪光成像器。手动成像器和自动成像器的效率都很低。目前，越来越多的企业选择闪光成像仪。VX3000系列闪光测试仪采用双远心高分辨率光学镜头，结合高精度图像分析算法，集成一键闪光测试原理。在CNC模式下，只需按下启动按钮，仪器就能自动定位测量对象，匹配模板，评估测量，并根据工件形状生成报告，真正实现一键快速精确测量。一键闪测，更快批量1。任意放置产品，无需夹具定位，仪器自动识别，自动模板匹配，一键测量；2.最多可同时测量512个零件；3.支持CAD图纸导入，一键自动匹配测量；4.四分钟后。CNC模式，批量测量可以快速准确的进行。超大视野，效率更高1。采用超大镜头，视野高达190mm ~ 230mm；2.支持手机中框等大尺寸工件的一次性测量。计算准确，稳定可靠1。高分辨率镜头，1%亚像素图像处理，高精度算法分析；2.自动对焦可以排除人工测量操作的干扰，重复对焦的一致性高；3.自动识别测量部位，每次都能获得均匀稳定的测量结果。操作简单，轻松省心。1.任何人都可以快速上手，不需要复杂的训练；2.简单的操作界面，任何人都可以轻松设置和测量；3.测量现场立即评估测量尺寸偏差，并生成统计分析、测试结果报告等。只需点击一下。功能丰富，自动报告1。软件分为五个功能模块：测量设置、单件测量、数控测量、自动测量和统计分析；2.提供多达80种提取和分析工具，包括特征提取工具(如最大点、中心线、圆弧和峰圆)、辅助工具(如任意虚线圆、拟合直线、拟合圆、切线和内切圆)、智能标注工具、形位公差工具和特殊应用工具(如3。自动输出SPC分析报告，可以输出统计值(如CA，PPK，CPK，PP等。)和控制图(如均值和极差图、均值和标准差图、中位数和极差图、单值和移动极差图)。

影像仪是什么？影像仪通常用在哪方面？

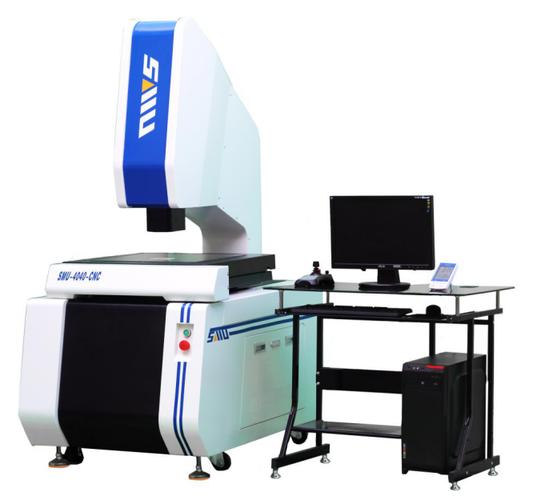

影像仪器也称二维影像测量仪、2.5维影像测量仪或三维影像测量仪，是传统投影仪的替代品。摄像机与计算机连接，实现产品测量的数字化和可视化，主要测量产品的长、宽、直径、角度、台阶高度等几何图形。其电动CNC版可实现产品的自动测量，大大提高测量效率，节省人工成本，是现代企业质检部门的首选。同时，随着影像仪器技术的进一步提高，公司以研发；d能力已推出新产品如PCB测量仪、简一高速测量仪、在线高速测量仪等。一个产品的测量可以在0.3秒内完成，虽然速度还在加快。以上信息来自：七海影像测量仪网络销售中心。
