转矩测量仪（扭力测试仪单位是什么）

磁式扭矩仪的工作原理？

工作原理是：扭矩是由磁力线产生的。利用磁弹性扭矩传感器和相应的电路来测量和显示扭矩的仪器。检测各种旋转或非旋转机械零件上的扭矩感知。扭矩传感器将扭矩的物理变化转化为精确的电信号。该扭矩传感器可用于制造粘度计和电动(气动、液压)扭矩扳手。它具有精度高、频响快、可靠性好、寿命长等优点。延伸资料：传动轴上加载扭矩时，光源发出的光的强度会相应变化，从而使光电元件的输出电流发生变化。可以通过测量变化值来计算扭矩值。扭矩是外部扭矩。例如，机床主轴的转动是动力源提供的外部扭矩的结果，而扭矩是内部扭矩。主轴工作时，刀具切削力对主轴的反作用力引起扭转弹性变形，可用来测量扭矩。扭矩是使物体旋转或扭转的力矩，等于力和力臂的乘积。

动态扭矩传感器转矩的测量方法有那几种？

方法：1。平衡力扭矩测量装置及平衡力方法。匀速运行的动力机或制动机同时作用在机体上，其平衡力矩与力矩大小相等，方向相反。扭矩测量是输电线路的重要内容之一，高精度、高稳定性的扭矩测量方法是各国机械测量研究的热点之一。因此，提出了一种基于压电扭矩传感器的研究。系统介绍了这种测量方法的原理和结构，并加载了新研制的传感器。由实验曲线得到的拟合方程证明了这种测量原理的可行性。所设计的扭矩传感器具有良好的线性度和一致性，重复精度小于等于0.5%。扭矩测量是输电线路中的重要内容之一，高精度、高稳定性的扭矩测量方法是国内外机械测量研究的热点之一。因此，提出了基于压力的动态扭矩传感器的研究。系统地介绍了这种测量方法的原理和结构。对新开发的传感器进行了加载测试。由实验曲线得到的拟合方程证明了测量原理的可行性。所设计的扭矩传感器具有良好的线性度和一致性，重复精度 0.5%。(通过测量机体上的力和力臂来确定动力机械主轴上的工作扭矩的方法称为平衡力法。)平衡力扭矩测量装置也叫测力计。根据安装在平衡支架上的机器类型，可分为电力测功机、水力测功机等。平衡力测量机构包括砝码、行程码、摆锤、力传感器等。一般由旋转机械、平衡支架和平衡力测量机构组成。平衡轴承包括滚动轴承、双滚动轴承、扇形轴承、液压轴承和气动轴承。平衡法直接从发动机机体测量扭矩，不存在旋转部分向静止部分传递扭矩的问题。但是，它只适用于测量恒速时的转矩，不适用于测量动态转矩。2.传播方式。传递法是指在传递扭矩时，利用弹性元件物理参数的变化与扭矩的对应关系来测量扭矩的一种方法。常用的弹性元件是扭转轴，所以传递法也叫扭转轴法。根据被测物理参数的不同，基于动态扭矩传感器传递法的扭矩测量仪器有很多种。在现代测量中，这种扭矩测量仪被广泛使用。3.转换方法。能量转换法是根据能量守恒定律，通过测量电能、热能等其他形式的能量来测量旋转机械的机械能，进而得到转矩。从方法上来说，能量转换法实际上是一种测量功率和转速的方法。一般来说，能量转换法扭矩测量只广泛应用于电机和液压机。希望我的回答会有帮助

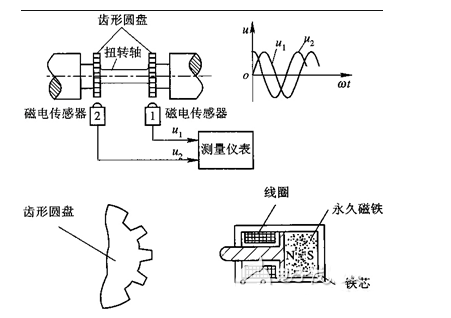

扭矩传感器可能大家都没听说过，但是看到它的名字，大概就知道它是做什么的了，速度，也就是和频率有关，传感器感知的是什么东西，一起测量的是什么东西的速度，也就是一个机器的频率。边肖还了解了扭矩速度传感器。实际上是测量某些动力机器如各种发动机、压缩机在一定条件下的转速和功率。我们先来看看扭矩转速传感器的工作原理。扭矩传感器主要由扭力轴、磁性检测器、转鼓和外壳组成。磁性检测器包括两对内外齿轮、永磁钢和感应线圈。外齿轮安装在扭矩轴测量段的两端；内齿轮在转鼓内，与外齿轮相对，永磁钢安装在转鼓内靠近内齿轮的位置。永磁钢、内外齿轮构成环形闭合磁路，感应线圈固定在外壳两端盖内。在驱动电机的驱动下，内齿轮与滚筒一起旋转。内外齿轮都是变位齿轮，不啮合。工作气隙由齿顶六形成。内外齿轮的齿顶与齿槽相对时气隙最窄，齿顶与齿槽相对时气隙最宽。当内外齿轮相对转动时，齿顶和齿槽交替。当内外齿轮相对转动一个齿位时，工作气隙发生周期性变化，磁路的磁阻和磁通也随之发生周期性变化。从而在线圈中感应出类似正弦波的电压信号，信号电压瞬时值的变化与内外齿轮相对位置的变化是一致的。如果两组检测器的齿轮投影重合，则两组电压信号的相位差为零。在安装过程中，两个内齿轮的投影是重合的。扭力轴上的两个外齿轮按交错半齿安装。因此，两个电压信号的相位差为半个周期，即初始相位差为0=180。如果齿轮有120个齿，分度角为3，相位差为180，相应的外齿轮将移动1.5。当扭转轴受到扭矩时，产生扭转角，两个外齿轮的错位角变为1.5 ，两个电压信号的相位差角相应变为：=120(1.5)=180120。扭角与转矩成正比，所以扭角的变化与转矩成正比，即相位差角的变化=- 0=120。

β=120K1M=KM式中K1为相位差角和扭矩的比例系数，K=±120K1，“±”另表示转动方向。设扭力轴测量段的直径为d，长度为L，扭力轴材料的剪切弹性模为G，则K1=32L/πdG。 将传感器的两个电压讯号输入TR-1转矩转速功率测量仪，经过仪表将电压讯号进行放大、整形、检相、变换成计数脉冲，然后计数和显示，便可直接读出扭矩和转速的测量结果。由于采用磁电转换、相位差原理和数字显示的转矩转速测量方法,因此能进行稳定、可靠、快速、灵敏的高精度测量。
